O motor turbofan é o coração das aeronaves comerciais modernas. Seu desenho combina alta eficiência, potência elevada e redução significativa de ruído, características fundamentais para operações de médio e longo alcance. Embora seja um equipamento extremamente sofisticado, seu funcionamento segue princípios aerodinâmicos e termodinâmicos bem estabelecidos. Neste artigo, você encontrará uma explicação técnica, porém acessível desse mundo extraordinário da engenharia moderna.

1. Introdução ao Motor Turbofan

O turbofan é um tipo de motor baseado no ciclo Brayton, no qual o ar passa por processos contínuos de compressão, combustão e expansão. Esse conjunto de transformações produz empuxo para mover a aeronave. Diferentemente dos motores turbojato tradicionais, o turbofan combina duas fontes de empuxo:

• Fluxo frio (bypass): ar acelerado pela fan, sem entrar no núcleo quente.

• Fluxo quente: ar que atravessa o compressor, câmara de combustão e turbina.

Essa arquitetura torna o turbofan mais eficiente, especialmente em aeronaves de grande porte.

2. Estrutura Geral de um Turbofan

A construção de um turbofan é modular e segue uma sequência lógica. Cada módulo desempenha uma função específica no processo de geração de empuxo.

2.1 Fan (Ventilador de Alta Eficiência)

A fan é responsável por mover grandes volumes de ar. Quanto maior o diâmetro, maior a relação de bypass e melhor a eficiência.

• Função principal: produzir empuxo por massa de ar acelerada.

• Material: compósitos de fibra de carbono, titânio ou ligas especiais.

2.2 Compressor (Baixa e Alta Pressão)

O compressor aumenta a pressão do ar para permitir uma combustão eficiente. Ele é dividido em:

• Compressor de baixa pressão (LPC)

• Compressor de alta pressão (HPC)

O aumento progressivo de pressão pode atingir 40:1 nos motores de última geração.

2.3 Câmara de Combustão

Aqui ocorre a mistura do ar pressurizado com combustível de aviação (Jet A ou Jet A-1). O processo exige:

• Pulverização altamente controlada

• Queima estável

• Baixas emissões de NOx

A combustão eleva a temperatura a valores superiores a 1.700°C.

2.4 Turbina (Alta e Baixa Pressão)

A turbina extrai energia dos gases quentes para mover os compressores e a fan.

• Turbina de alta pressão (HPT): aciona o HPC.

• Turbina de baixa pressão (LPT): aciona a fan e o LPC.

As pás da turbina utilizam superligas de níquel com refrigeração interna por ar.

2.5 Nozzle (Bocal de Escape)

O nozzle acelera os gases remanescentes, complementando o empuxo gerado pelo fluxo primário.

3. Ciclo Termodinâmico do Turbofan (Ciclo Brayton)

O motor turbofan opera em fluxo contínuo. Seu ciclo pode ser descrito em quatro etapas:

1. Compressão: elevação da pressão do ar.

2. Combustão: injeção e queima do combustível.

3. Expansão: gases expandem sobre a turbina.

4. Exaustão: saída de gases acelerados.

Esse ciclo é realizado de forma contínua, garantindo empuxo estável e elevado.

4. Turbofan de Alto e Baixo Bypass

A relação de bypass (BPR — Bypass Ratio) define o comportamento do motor.

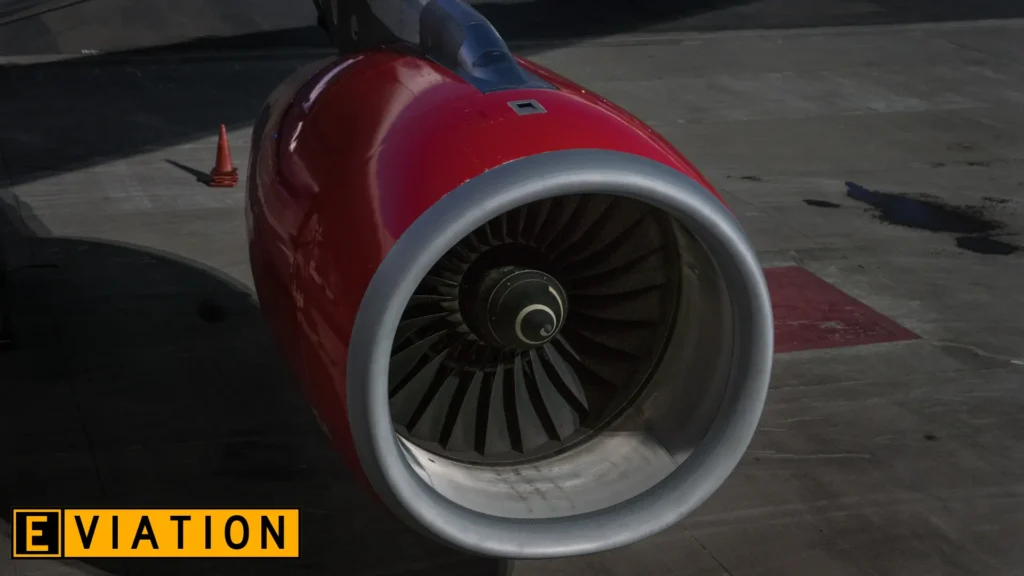

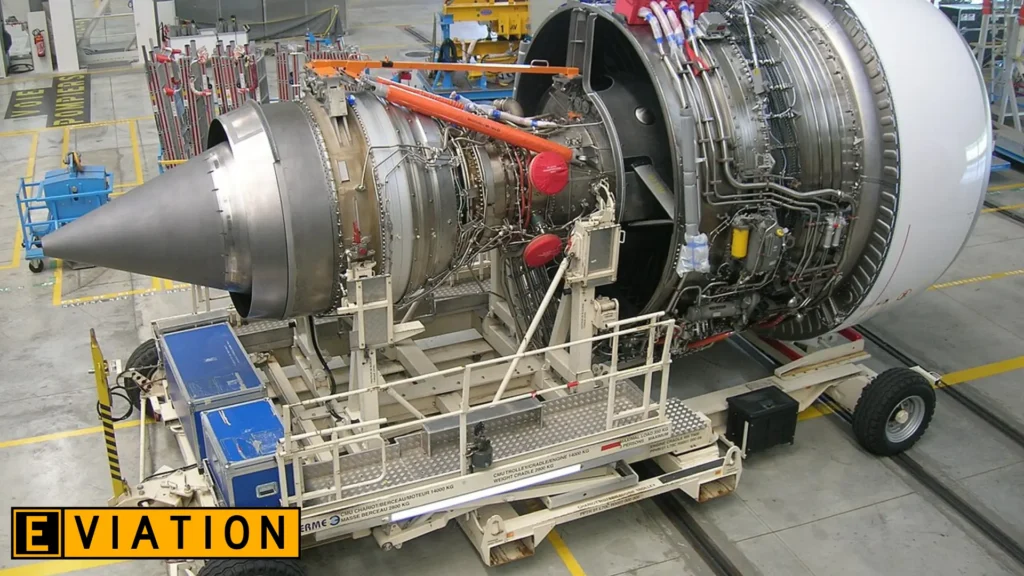

4.1 Alto Bypass

Ex.: CFM LEAP, Pratt & Whitney GTF, GE90.

• BPR entre 6:1 e 12:1

• Ideal para aviação comercial

• Menor consumo

• Baixo ruído

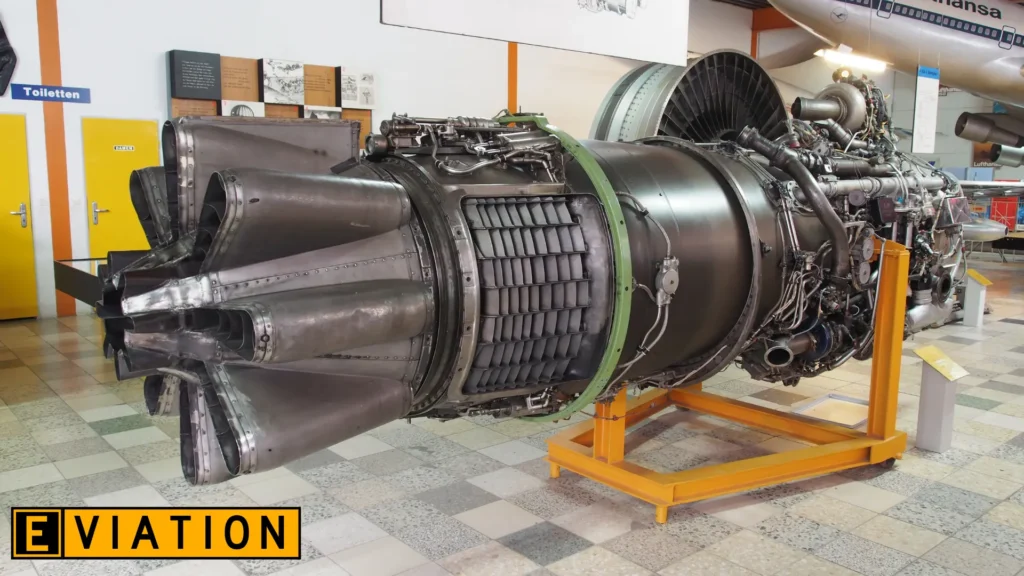

4.2 Baixo Bypass

Ex.: motores militares como o F110.

• BPR entre 0.3:1 e 2:1

• Maior velocidade de exaustão

• Excelente resposta para manobras

5. Sistemas Internos de Controle

Um turbofan moderno depende de eletrônica avançada para funcionar com precisão milimétrica.

5.1 FADEC

O Full Authority Digital Engine Control controla:

• fluxo de combustível

• posição de pás variáveis

• limites de temperatura (EGT)

• evitamento de surge/stall

A presença do FADEC elimina controles mecânicos redundantes.

5.2 Sistema de Ignição

Responsável por iniciar a combustão e mantê-la estável.

• Velas de ignição especiais

• Operação redundante

5.3 Sistema de Lubrificação

Garante o funcionamento dos rolamentos e redutores.

• Óleo sintético de alta performance

• Circuitos pressurizados

6. Empuxo Gerado pelo Turbofan

O empuxo resulta da aceleração da massa de ar conforme a terceira lei de Newton.

Fontes de empuxo:

1. Fluxo frio (fan): 70–90% do empuxo

2. Fluxo quente (core): 10–30%

Motores como o GE90 e o Trent XWB atingem mais de 100.000 lbf de empuxo.

7. Eficiência, Ruído e Emissões

7.1 Eficiência

Maior eficiência resulta de:

• Alta relação de compressão

• Alta BPR

• Fan de grande diâmetro

• Aerodinâmica otimizada

7.2 Ruído

A redução de ruído é obtida por:

• Serpentinas acústicas no ducto

• Geometria serrilhada no nozzle

• Velocidade reduzida de jatos misturados

7.3 Emissões

Motores modernos seguem padrões ICAO de emissão:

• Redução de CO₂

• Menos NOx

• Combustão otimizada

8. Manutenção e Inspeções

A manutenção é baseada em ciclos e horas de operação. Entre os principais procedimentos:

• Borescópio para inspeção interna

• Troca de módulos

• Monitoramento de vibração

• Limpeza do compressor

Motores são construídos para operar dezenas de milhares de horas antes de uma revisão profunda (overhaul).
